用途和范圍

物聯網漏電斷路器適用于交流50Hz，額定工作電壓至230V（1P+N，2P）/400V（3P+N，4P），額定工作電流為80A及以下的場所，主要用于民用住宅、工業、建筑等領域低壓終端配電的控制、隔離并對低壓終端配電線路和電氣設備過載、短路、漏電、過壓、欠壓等進行保護亦可用于不頻繁的通斷操作，同時帶有開放式通訊接口，可實現485串口、WIFI、2G、4G、NB等通訊方式。

依據標準

GB 10963.1-2005 電氣附件--家用及類似場所用過電流保護斷路器 第1部分：用于交流的斷路器

GB/T 16917.1-2014 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO) 第一部分：一般規則

NB/T 42149-2018 具有遠程控制功能的小型斷路器(RC-MCB)

CQC1149-2020 具有遠程控制功能的帶過電流保護的剩余電流動作斷路器(RC-RCBO)

型號及含義

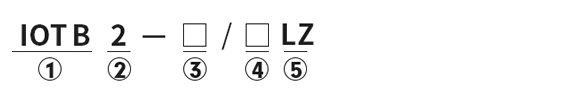

① 物聯網小型斷路器

② 設計序號

③ 額定電流 （6A、10A、16A、20A、25A、32A、40A、50A、60A、80A）

④ 極數 （1P+N、2P、3P+N、4P）

⑤ B：不帶漏電（獨立式）    BZ：不帶漏電（組合式）    BZ：帶漏電（獨立式）    BZ：帶漏電（組合式）

正常工作條件

1、環境溫度：-5℃～+40℃。

2、海拔高度：安裝地點的海拔高度不超過2000m。

3、大氣條件：安裝地點的空氣相對濕度在最高溫度+40℃是不超過50%，在最濕月份的平均濕度不超過+20℃時不超過90%。

4、安裝類別：Ⅱ、Ⅲ類。

5、安裝條件：安裝面與垂直面的傾斜度不超過5°，安裝處應無明顯的沖擊和振動。

6、安裝方式：采用TH35-7.5型標準導軌安裝，無需特別安裝，適用于非專業人員使用且不需要維護。

技術參數

額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A

極數：1P+N、2P、3P+N、4P

額定工作電壓：230V/400V

額定短路分?jǐn)嗄芰cn：6000A

額定漏電動作電流：30mA（可調）

漏電脫扣時間：≤0.1S

機械壽命：20000次

過壓動作值：275±2V      過壓恢復值：250±2V

欠壓動作值：176±2V      欠壓恢復值：185±2V

功能描述

注：組合式網關和斷路器之間及各斷路器之間電源的連接使用透明電力科技專用的連接片。

與傳統斷路器產品比較：

物聯網斷路器與同類產品相比較：

1、透明科技在產品研發過程中，在產品機械結構、線路連接及電子等方面申請了38項專利，擁有自己足夠的知識產權，很多友商的產品內部結構已經侵犯了透明電力科技的知識產權。

2、過溫保護測溫準確。產品的測溫取自產品的出線端，實時獲得溫升數據。同行友商取自斷路器內部。

3、熱過載保護。產品內部增加了電流互感器電流取樣保護，但同時保留了傳統開關的雙金屬熱過載保護，同行友商斷路器內部沒有傳統的雙金屬發熱保護。

4、組合式斷路器網關和斷路器之間以及斷路器之間電源的連接，透明電力科技使用專用的插片連接，方便、快捷、可靠、美觀。

5、透明電力科技有一體式的產品，網關電源內置，占用空間節約50%，市場上都是拼接式的。

產品安全防護八大功能：

監測、報警、跳閘保護、自定義、統計、查詢、現場操作、遠程操控。

1. 實時監測功能。

實時監測以下數據：接線端子溫度、漏電流（剩余電流）、電壓、電流、電量、功率。

實時監測斷路器的狀態，知道線路是否存在故障及存在項目故障。

透明電力APP和后臺管理系統實時遠程監控上述數據。

2. 報警（預警），只報警不跳閘。

將線路中的各類超過正常標準數據但還不需斷電保護的情況及時向后臺報警并推送給相關負責人，能夠?qū)⒕€路的隱患消滅在萌芽狀態，讓工程師有針對性的檢修。

可以報警的情況包括：過壓（250V）、欠壓（195V）、端子過溫（70℃）、功率過大過小、耗電量超標、線路打火故障、缺相、三相不平衡、惡性負載斷電報警等。

當產品檢測到這些電氣安全隱患、參數達到預警值以后，自動將隱患的位置（GPS定位）、類型和發生時間發送到后臺同時推送給相關負責人，負責人第一時間就掌握異常情況，及時安排人員檢查排除隱患。

以上各種報警都能夠保存在后臺數據庫中備查。

3. 斷電（跳閘）保護

當線路故障數據到達跳閘的條件，開關自動分閘斷電，同時將情況向后臺報警并推送給相關負責人，負責人第一時間就掌握異常情況，及時安排人員檢查排除隱患。

能夠引起跳閘斷電的條件有：漏電、短路、端子過溫、過壓、欠壓、過流過載、功率超標、電量超標。線路打火故障、缺相、三相不平衡、惡性負載斷電可以選擇報警的同時進行斷電保護。

4、自定義

預警和跳閘斷電的條件，產品出廠時按照常規設定好，但是用戶也可以根據自己線路的要求在后臺對一些條件進行自定義，修改預警和斷電條件。

可以在后臺自定義的參數有：過壓預警和跳閘電壓值、欠壓預警和跳閘電壓值、漏電預警和跳閘的剩余電流值、端子過溫預警和跳閘溫度、過載電流值、功率限定值。線路打火故障、缺相、三相不平衡、惡性負載斷電可以選擇報警的同時是否進行斷電保護可以自定義設定。

定時自動合閘分閘的時間和漏電自檢的時間都可以在后臺由用戶自定義。

5、本地（現場）操作

工作人員在現場可以手動進行分閘、合閘及漏電自檢操作，此功能與傳統開關使用方法一樣。本地分閘以后，遠程操作合閘自動失效，手動合閘之后恢復。

6、遠程操控

工作人員可以在后臺和手機遠程操作開關合閘、分閘，遠程操作分閘以后，本地（現場）操作合閘自動失效，遠程操作合閘之后恢復。

后臺和手機可以按照自定義的時間自動合分閘，可以按照自定義的時間對開關周期的進行漏電自檢。

7、統計

后臺可以按照用戶的要求對每一個開關控制的線路或者幾個開關控制的線路的日、周、月、年耗電量進行統計?？梢詫?duì)各開關控制線路的故障和預警進行大數據分析，作出各類統計。在后臺和手機APP可以隨時查閱所統計的信息數據。

8、查詢

通過透明電力數據平臺及APP，可以查詢到以下各類信息：

所有住戶各類實時用電報警與安全信息記錄；過去12個月每個線路（住戶）每月用電量；過去12個月每個線路（住戶）電壓電流波動；過去12個月每個線路（住戶）負載波動、故障報警；每個線路（住戶）漏電流、端子溫度、電壓、電流、功率、電量等實時數據。

歷史記錄實時備份，歷史用電功率、用電量、預警信息、故障信息、操作記錄等信息可查，信息最長可保存兩年。
